réaliser son propre micro (bien que les termes "micro" ou "microphone" soient impropres et qu'il vaudrait mieux employer le terme "capteur" ou "pickup")Bien souvent, au moment de se lancer dans l'aventure on se pose quelques questions :
Si j'achète une bobine d'un kilogramme de conducteur de cuivre , combien de micros pourrais-je réaliser ?
42AWG, 43AWG, 44AWG ?
Quelle longueur de conducteur de fil de cuivre sera nécessaire ?
trois types de conducteur sont en général utilisés. C'est la référence américaine qui est la plus souvent utilisée ce qui ne facilite pas la compréhension...
Le terme AWG désigne la jauge ou calibre du conducteur et plus la valeur de cette jauge est importante plus le conducteur sera fin...
42 AWG = 0,063 mm de diamètre
43 AWG = 0,056 mm,
44 AWG = 0,050 mm.

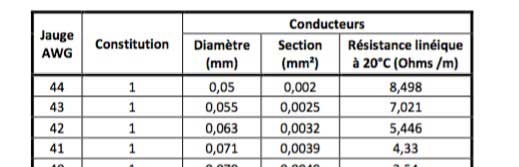

ci-dessous un extrait de tableau qui précise la résistance linéique (résistance pour un mètre de conducteur) de chacune de ces jauges.
Pour mémoire, Fender utilise pour ses micros simple bobinage (singlecoil) du "fil" 42 AWG, voire du 43AWG pour le bobinage du micro manche de la telecaster.
Le 43AWG est utilisé pour les micros double bobinage du type "Humbucker".

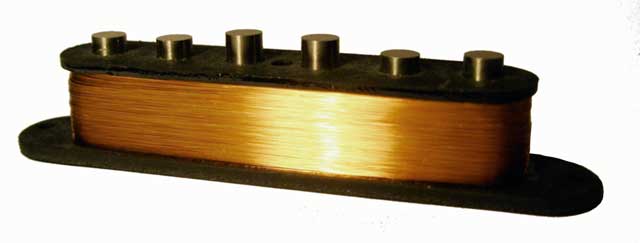

Réaliser un micro singlecoil type stratocaster :
Dans les fiches techniques on annonce souvent une résistance DC (au courant continu) entre 5,9 et 7 Kohms.
En examinant la ligne 42AWG la résistance linéique est de 5,446 ohms. 1000 mètres ont donc une résistance de 5,4 Kohms.
Dans un cas extrême pour obtenir un micro de 7000 ohms il faudrait donc 7000 / 5,446 = 1285,34 m...

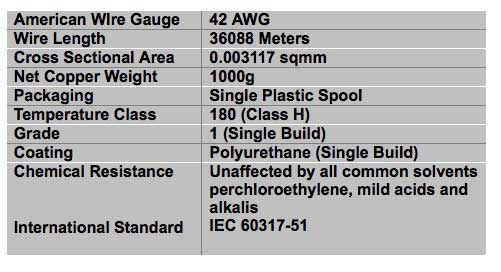

Une étiquette d'un vendeur donne ces caractéristiques :
Donc pour une bobine d'un Kg on aurait un peu plus de 36 Km de conducteur.Remarque importante : si la résistance moyenne d'un micro nous permet de prévoir la longueur nécessaire de conducteur, elle ne détermine pas la qualité sonore du résultat !En effet la façon de réaliser le bobinage, la capacité (en nanofarad) parasite due au chevauchement des spires, et l'inductance (en Henry) sont des critères à prendre en compte
